وحدة تكليس وتسخين مسحوق الجبس
Calcining and Drying Units

وحدة تكليس وتسخين مسحوق الجبس

التكليس أو مايعرف بالتحميص من العمليات الرئيسية لإنتاج الجبس، وهي من أصعب العمليات.

حيث يتم تطبيق تحويل جبس ثنائي الهيدروكسيد إلى جبس نصف هيدرات على مسحوق الجبس في هذه العملية.

التسخين وإزالة الماء من الخطوات الرئيسية ومن أصعب المراحل في هذه العمالية. نحن نوفر نوعين جديدين من وحدات التكليس: وحدة التكليس بفرن الغلاية ووحدة التكليس بوعاء التحميص.

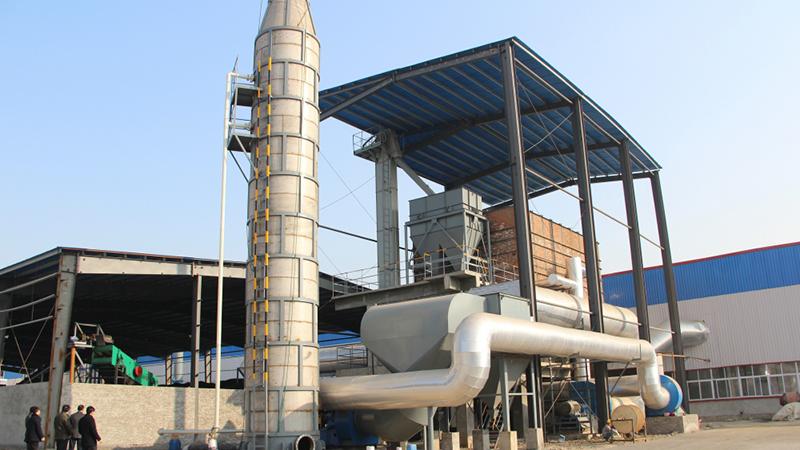

وحدة التكليس بفرن الغلاية
وحدة تكليس وتسخين مسحوق الجبس

فرن الغلاية من نوع الهواء الساخن، يقسم إلى فرن رئيسي وفرن مرفق.

منفاخ الهواء (منفاخ روتس) بالضغط العالي يثبت في الأسفل، الهواء الساخن المنفوخ الداخل يساعد في نفخ المسحوق داخل الفرن.

المسحوق يقوم بالتبادل الحراري مع الهواء الساخن. الهواء الساخن ينقل الحرارة إلى المسحوق حيث يعمل على تحميصه.

المسحوق أولاً يدخل إلى الفرن الرئيسي، يحمص، وبعد ذلك يدخل إلى الفرن المرفق من خلال النفق في الأسفل لمزيد من التحميص، في النهاية التفريغ إلى الناقل الحلزوني من خلال بوابة التفريغ في الأعلى. البخار المتولد بواسطة التكليس ونفخ الهواء الساخن بواسطة منفاخ روتس في الأسفل حيث يتم التفريغ من أعلى فرن الغلايات ويدخل إلى وحدة تجميع الغبار. غازات العادم يتم تنقيتها بواسطة وحدة تجميع الغبار وبعد ذلك تفرغ إلى الهواء الجوي كهواء نظيف.

إلى جانب تحميص الجبس الطبيعي، فإن النظام مناسب أيضاً لتكليس الجبس الصناعي مثل جبس منزوع الكبريت، الجبس الفسفوري، الخ.

المميزات:
  • التركيبة البسيطة، ليس من السهل حدوث الضرر له، التصميم الرأسي مع القياس المحكم، يوفر في المساحة.
  • يعتمد مصدر الحرارة بدرجة حرارة منخفضة، لحماية الجبس من التسخين الزائد، بواسطة درجة حرارة التفريغ المتحكم بها، ماعدا الكمية الصغيرة من جبس ثنائي الهيدروكسيل والجبس منزوع الماء (أنهيدريت)، المحتوى الرئيسي للمنتج النهائي هو جبس نصف الهيدرات، بحيث يكون الحالة المثالية مع الأداء الفيزائي المستقر.
  • توفير الطاقة، أكثر من 95% من الكفاءة الحرارية العالية، الفاقد القليل جداً في الطاقة.
  • الاستهلاك المخفض للطاقة الكهربائية: فرن الغلاية لا يدور، ولا وجود لخلاط قد يستهلك الطاقة الكهربائية. المواد مميعة بواسطة البخار المتولد من عمليات التجفيف بنزع الماء من الجبس، من ناحية أخرى يحتاج إلى قليل من الطاقة الكهربائية، وبذلك يكون استهلاك الطاقة الكهربائة لفرن الغلايان لنظام التكليس أقل بكثير من أجهزة التكليس التقلدية.

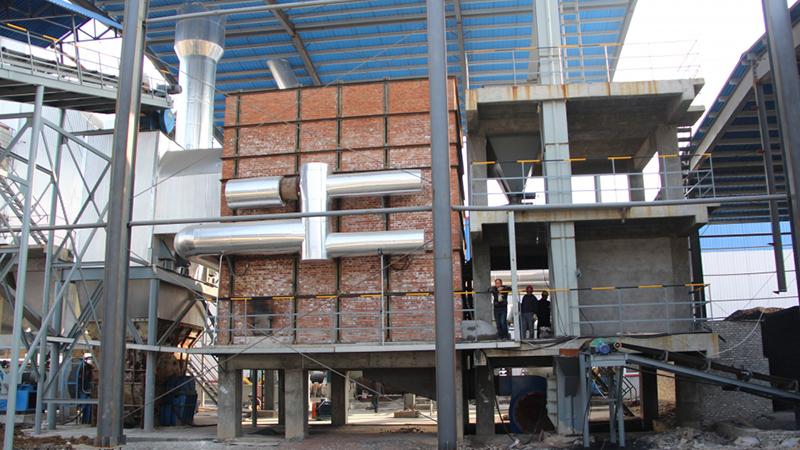

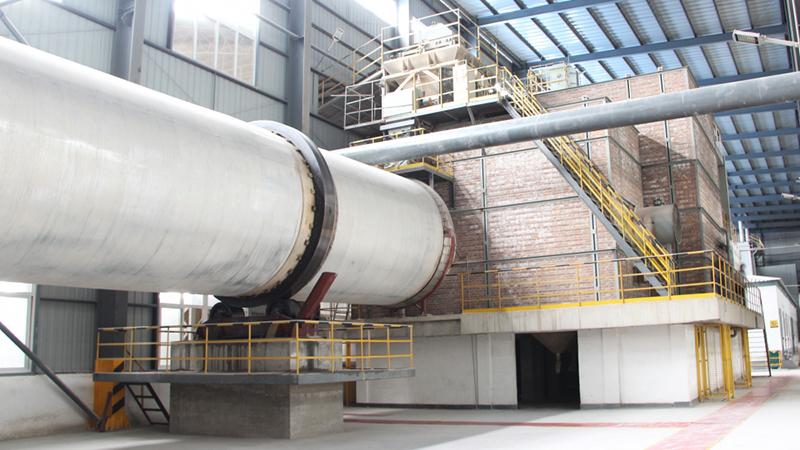

وحدة التكليس بوعاء تحميص من النوع الجديد
  • وحدة تكليس وتسخين مسحوق الجبس
  • وحدة تكليس وتسخين مسحوق الجبس

وحدة التكليس بوعاء تحميص الرأسية تعتمد الغاز المنصرف الساخن من النقل الحراري، النقل الحراري داخل الوعاء (مقلاة) بواسطة القاع وأنبوب اللهب في الداخل، حيث يحدث التبادل الحراري مع المسحوق في الداخل. جهاز الخلط مع ريش التحريك طورت لجعل عملية التسخين تتم بصورة أكثر إنتظام.

إلى جانب تكليس الجبس الطبيعي، فإن هذا النظام مناسب أيضاً لتكليس الجبس الصناعي مثل جبس نزع الكبريت، الجبس الفسفوري، الخ.

المميزات:
  • توفير الطاقة، الوعاء مغلق بمواد مقاومة للهب من الخارج، عند تفريغ الغاز العادم بعد تنقيته بواسطة وحدة إزالة الغبار، فإن درجة حرارته تكون فقط حوالي 90 درجة مئوية.
  • منتجاته تتميز بالجودة العالية.
    هذا النظام يعمل على التكليس ببطئ وبدرجة حرارة منخفضة، مناسب لكلاً من الإنتاج بالدفعات والإنتاج المستمر، يتوافق مع الاحتياجات المختلفة.

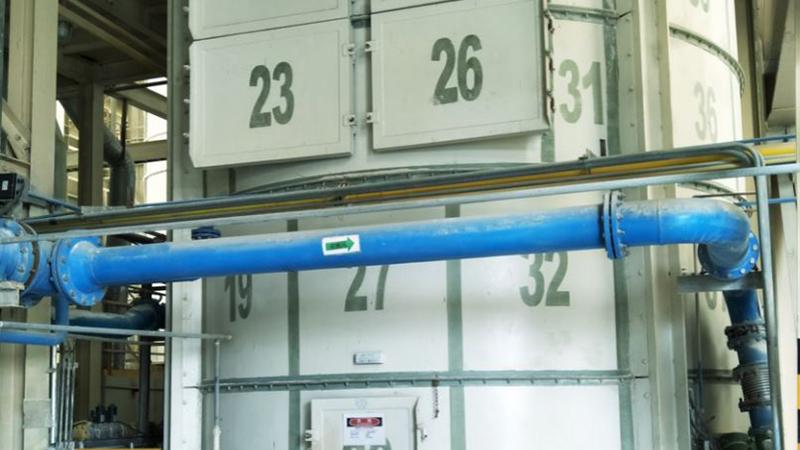

وحدة تكليس وتسخين مسحوق الجبس

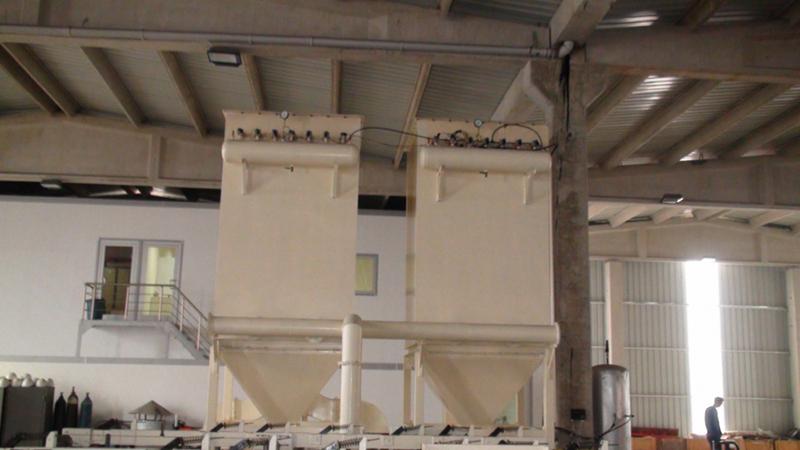

وحدة إزالة الغبار بالكيس

نظام إزالة الغبار يعتمد وحدة إزالة الغبار بالكيس، لإزالة الغبار المتولد في مراحل الإنتاج، تنظيف الغازات العادمة لمنع التلوث الجوي.

وحدة تكليس وتسخين مسحوق الجبس

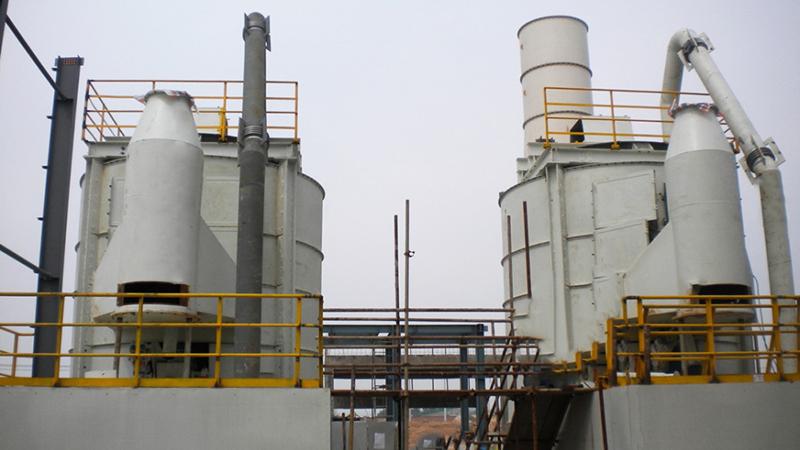

وحدة تسخين الهواء

تعمل كمصدر تسخين لنظام التحميص.

يعتمد الغاز العادم المتولد بواسطة الاشتعال كوسط للنقل الحراري، يرسل مباشرة إلى جهاز التكليس. الغاز العادم الساخن يقوم بالتبادل الحراري مع المسحوق من خلال نظام التكليس لتحميص مسحوق الجبس. الهواء الساخن يستخدم بسهولة لضبط درجة الحرارة، درجة الحرارة الخارجة يمكن التحكم فيها ضمن ± 10 درجات مئوية. وحدة تسخين الهواء ذات فاعلية في عملية الإنتاج.

الوقود: الزيت الثقيل (الديزل، البترول، الخ)، الزيت الخفيف، الفحم، الكتلة الحيوية، الغاز الطبيعي، الخ.

وسط النقل الحراري: الهواء الساخن، زيت التوصيل.
